当前位置:山西海纳高科精密机械有限公司 > 后摆式螺旋焊管机组
产品详情

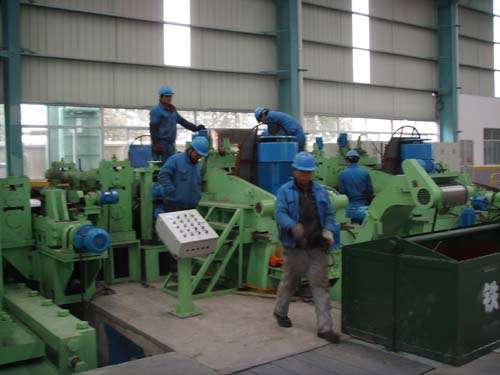

后摆式螺旋焊管机组

后摆螺旋焊管机组工作视频

一、后摆式螺旋焊管机组介绍

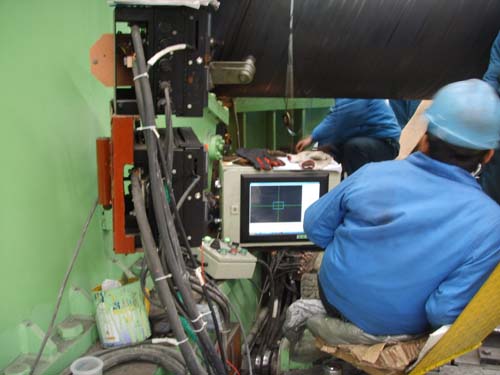

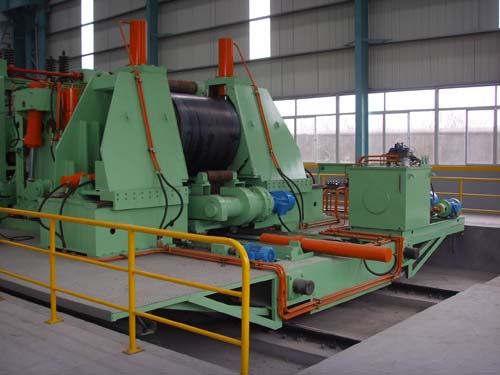

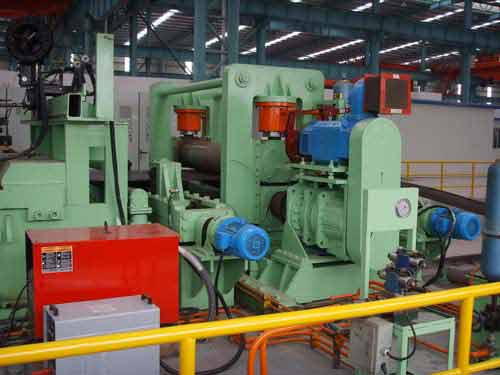

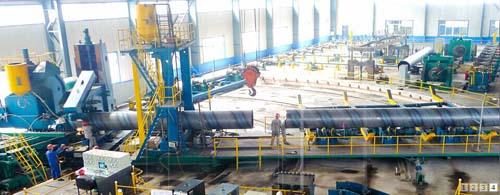

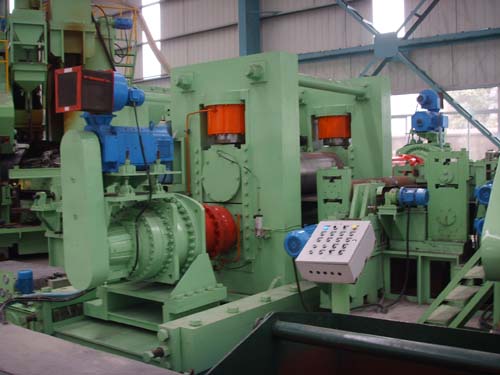

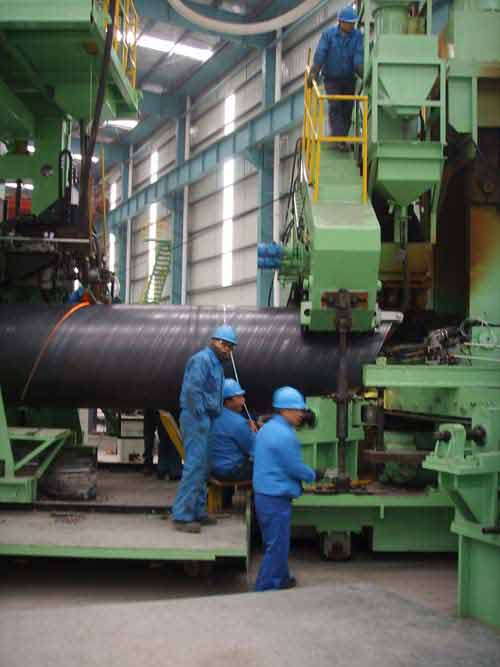

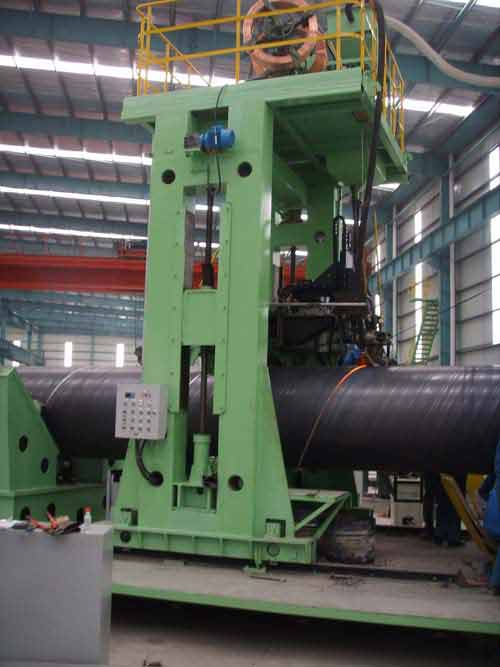

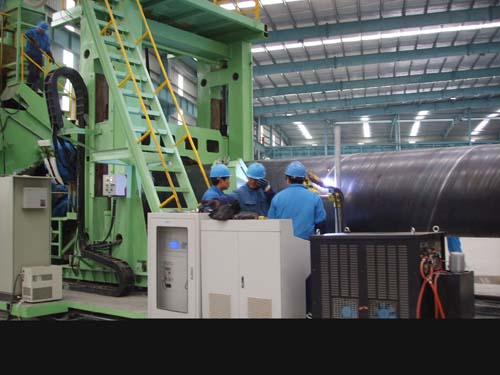

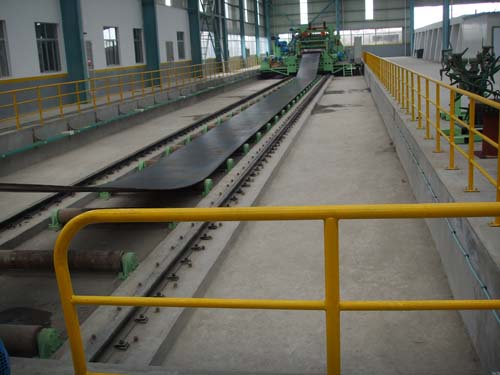

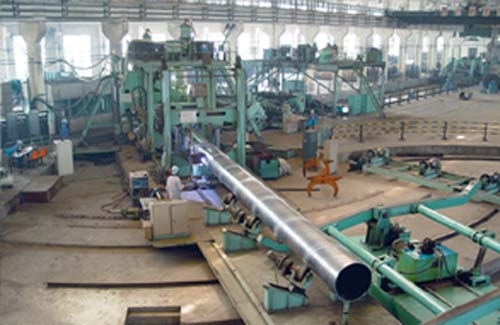

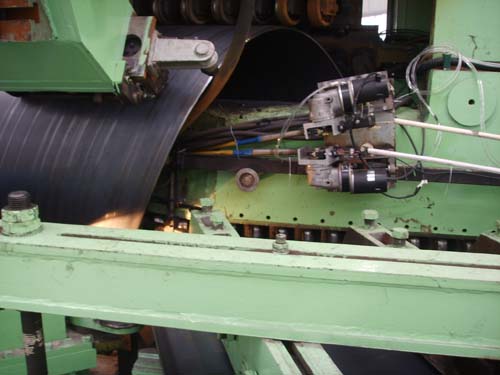

后摆式螺旋焊管机组是将钢卷通过机组设备打开、矫平,然后以某些角度送入成型机,利用三辊卷圆机原理,辅以某些角度,形成连续的圆管,连续的螺旋状焊缝用埋弧焊机焊接。钢卷的开卷、拆卷、矫平、剪切对焊工作都在往复运动式飞焊车上进行,当进行钢卷对焊时,飞焊车与主机保持同样的速度前进,主机不停机连续生产,当对焊完成时,飞焊车快速后退到初始位置,等待下一个钢卷。这种连续式生产方式,具有生产效率高,产品质量好,补焊管少等有优点。

根据产品用途的不同,后摆式螺旋焊管机组分为:API标准机型,国家标准机型。API标准机型主要用于生产石油,天·然气(长距离)输送管,对钢管的材料及质量要求非常高,对机组设备和检验设备也相应要求非常高。国家标准机型主要用于短距离天·然气输送以及输水管,城市管网建设,结构管,打柱管等。对钢材的材质和质量要求也较高,仅次于API标准。

二、后摆式螺旋焊管机组选型表

序号

型号

产品规格 (毫米)

卷板宽度 (毫米)

适用板厚(毫米)

装机容量 (千瓦)

机械占地(米2)

1

HMHLX-820

Φ219~Φ820

350~1300

3~14

500

30×400

2

HMHLX -1020

Φ273~Φ1020

350~1300

3~16

800

30×400

3

HMHLX -1420

Φ325~Φ1420

500~1600

3~18

1000

30×400

4

HMHLX -1620

Φ426~Φ1620

500~1600

4~25.4

1500

30×400

5

HMHLX -1820

Φ508~Φ1820

500~2000

4~25.4

1500

30×400

6

HMHLX -2020

Φ508~Φ2020

500~2000

4~25.4

1500

30×400

7

HMHLX -2400

Φ508~Φ2400

500~2000

4~25.4

1800

30×400

8

HMHLX -3000

Φ610~Φ3000

500~2000

4~25.4

1800

30×400

9

HMHLX -3500

Φ720~Φ3500

600~2000

4~25.4

2000

30×400

三、后摆式螺旋焊管机组生产工艺流程

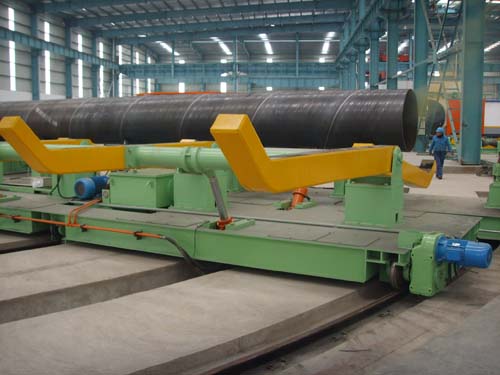

上卷—开卷—矫平—剪切对焊—铣边机—送料机—飞焊车—递送机—预弯及导板—成型—内焊—外焊—跟踪切断—运管车运出—内、外焊缝修磨—管端扩径—X光检测—水压试验—平头倒棱—超声波检测—管端拍片—称重测长喷标—成品收集。
