前摆式螺旋焊管机组

前摆螺旋焊管机组工作视频

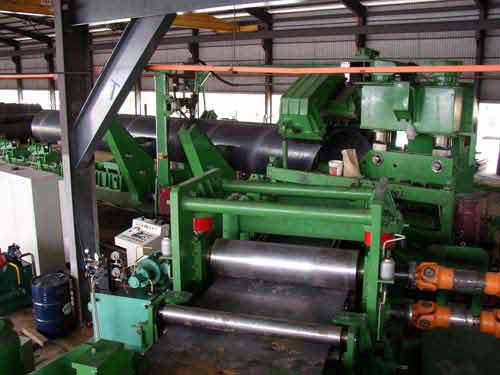

一、前摆式螺旋焊管机组介绍

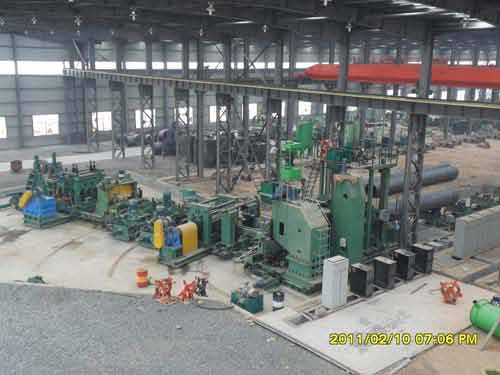

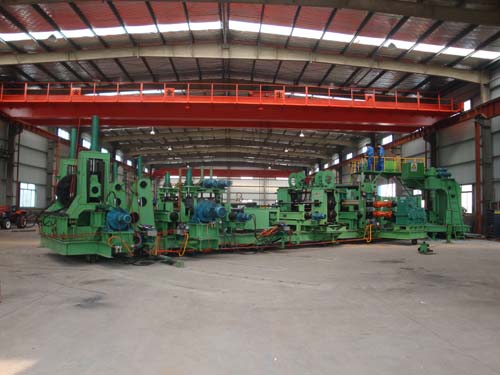

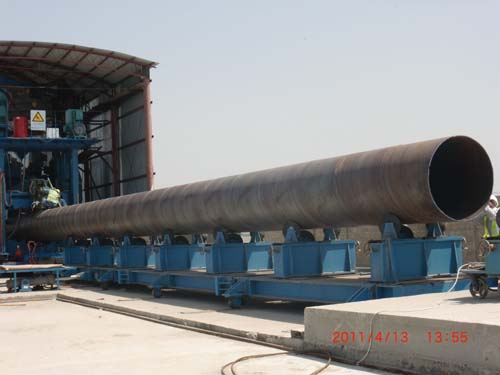

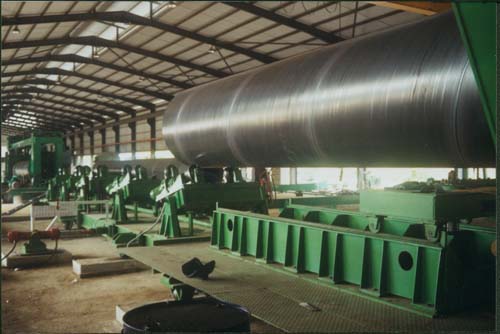

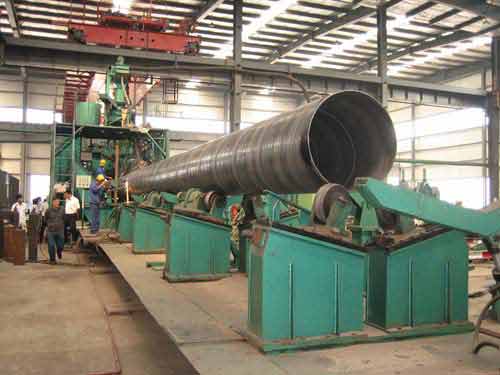

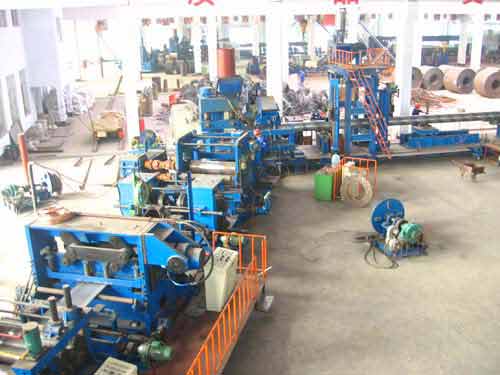

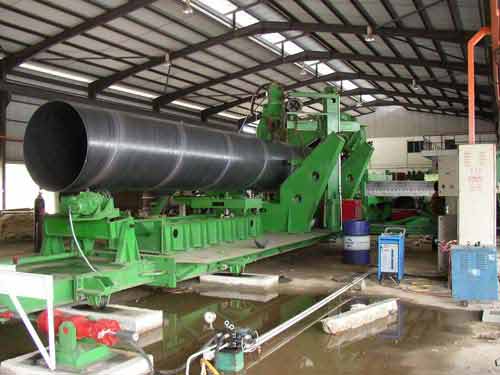

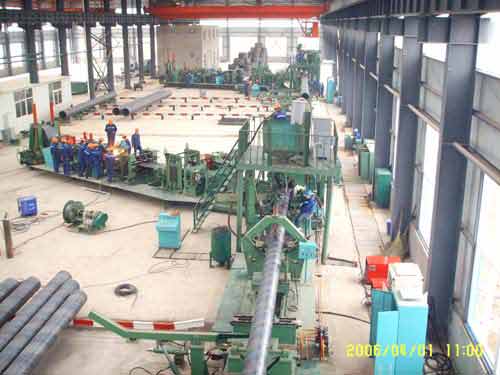

前摆式螺旋焊管机组是将钢卷通过机组设备打开、矫平，然后以某些角度送入成型机，利用三辊卷圆机原理，辅以某些角度，形成连续的圆管，连续的螺旋状焊缝用埋弧焊机焊接。当钢卷进行开卷、拆卷、矫平、剪切对焊工作时，主机要停机等待，钢卷对焊完成后，主机开机进行生产。前摆式螺焊机组采用间断式生产方式，具有投资少，操作简单的优点。

根据产品用途的不同，前摆式螺旋焊管机组分为：API标准机型，国家标准机型。API标准机型主要用于生产石油，天·然气（长距离）输送管，对钢管的材料及质量要求非常高，对机组设备和检验设备也相应要求非常高。国家标准机型主要用于短距离天·然气输送以及输水管，城市管网建设，结构管，打柱管等。对钢材的材质和质量要求也较高，仅次于API标准。

二、前摆式螺旋焊管机组选型表

序号	型号	产品规格（毫米）	卷板宽度（毫米）	适用板厚（毫米）	装机容量（千瓦）	机械占地（米2）
1	HMQLX-426	Φ219～Φ426	300～600	3～14	200	24×200
2	HMQLX -529	Φ219～Φ529	300～800	3～16	300	24×200
3	HMQLX -630	Φ219～Φ630	300～1000	3～18	400	24×200
4	HMQLX -720	Φ219～Φ720	300～1200	4～25.4	500	24×200
5	HMQLX-820	Φ219～Φ820	350～1300	3～14	500	24×200
6	HMQLX -1020	Φ273～Φ1020	350～1300	3～16	800	24×200
7	HMQLX -1420	Φ325～Φ1420	500～1600	3～18	1000	24×200
8	HMQLX -1620	Φ426～Φ1620	500～1600	4～25.4	1500	30×300
9	HMQLX -1820	Φ508～Φ1820	500～2000	4～25.4	1500	30×300
10	HMQLX -2020	Φ508～Φ2020	500～2000	4～25.4	1500	30×300
11	HMQLX -2400	Φ508～Φ2400	500～2000	4～25.4	1800	30×300
12	HMQLX -3000	Φ610～Φ3000	500～2000	4～25.4	1800	30×300
13	HMQLX -3500	Φ720～Φ3500	600～2000	4～25.4	2000	30×300

三、前摆式螺旋焊管机组生产工艺流程

上卷—开卷—矫平—剪切对焊—铣边机—递送机—预弯及导板—成型—内焊—外焊—跟踪切断—拔出—内、外焊缝修磨—管端扩径—X光检测—水压试验—平头倒棱—超声波检测—管端拍片—称重测长喷标—成品收集。
