一、纵剪机组简介

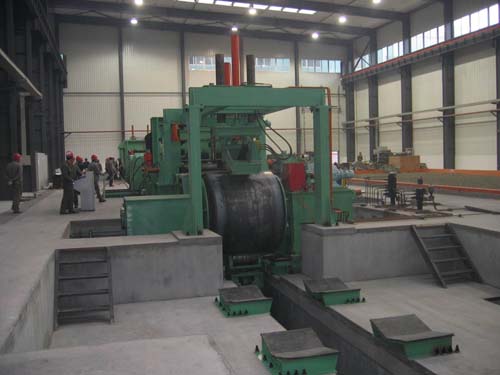

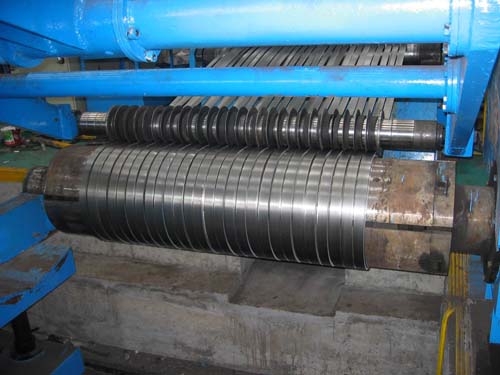

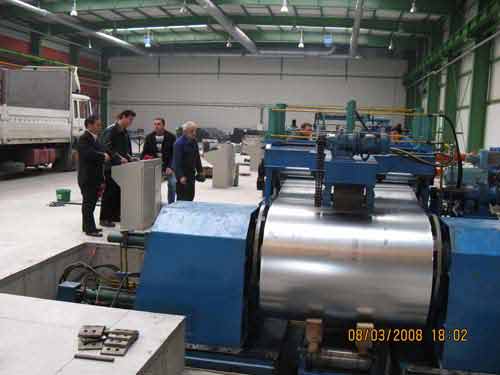

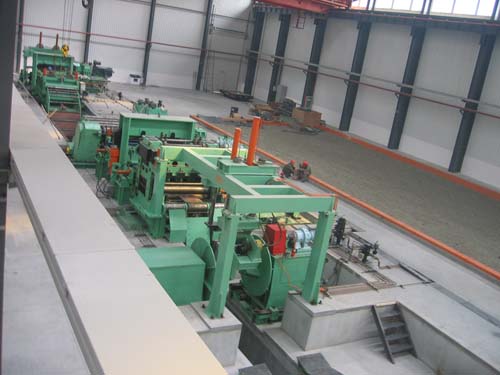

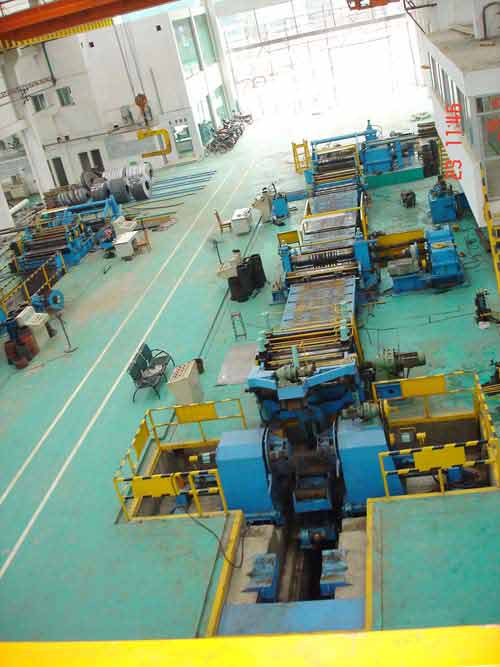

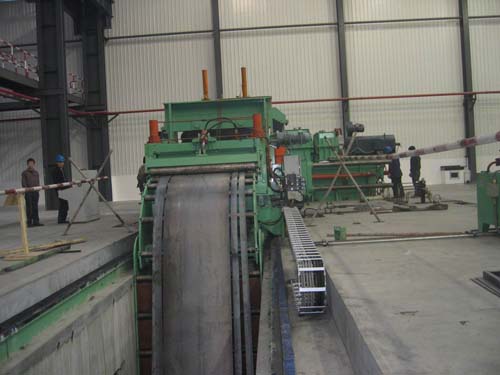

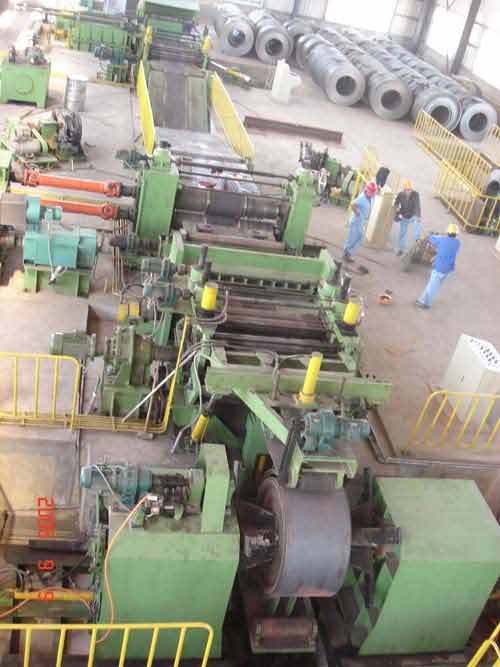

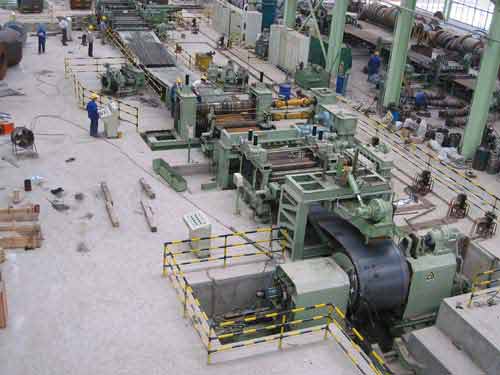

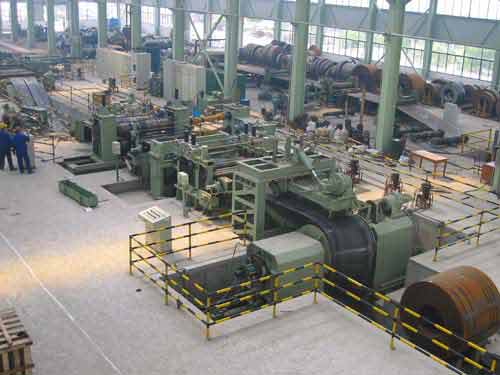

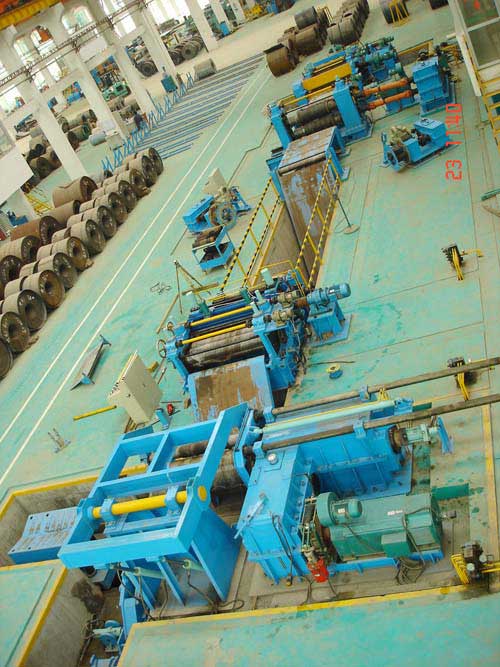

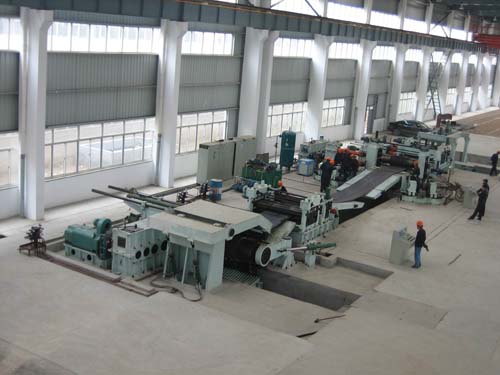

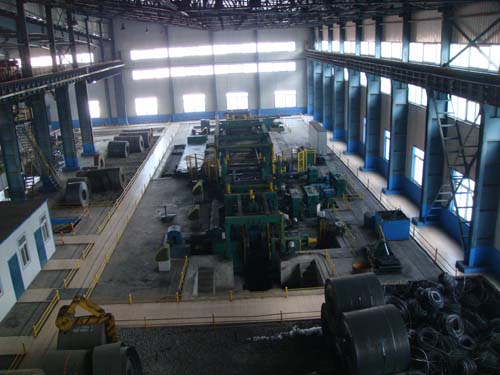

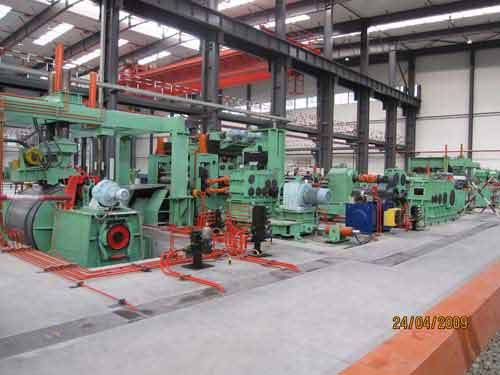

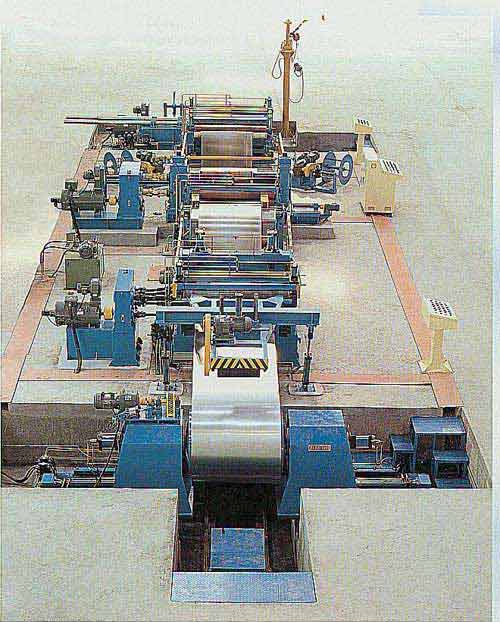

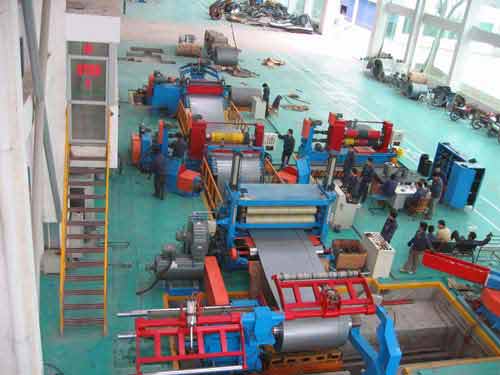

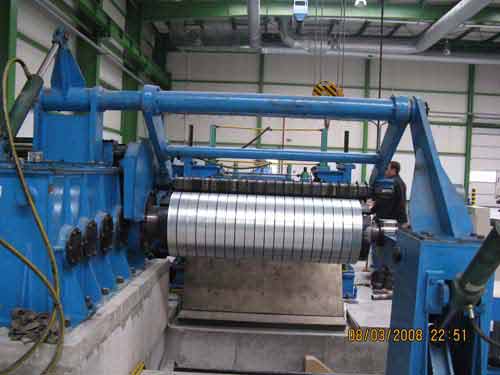

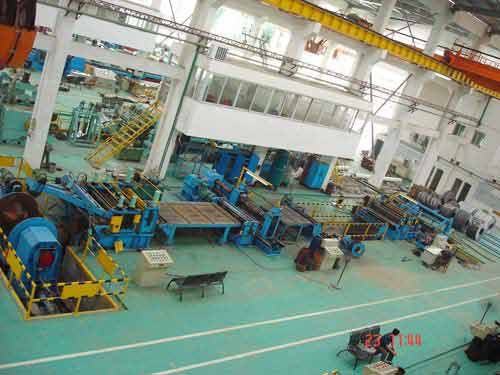

纵剪机组是将卷板打开、矫平、然后利用圆盘剪将钢板分切成所需的窄条,用卷取机将窄条收卷,再将卷成盘的窄卷打包。
我公司纵剪机组具有多项技术,自动对中开卷机保证钢卷自动对中到机组中心,机组可以顺利生产;液压布料装置可以将钢条拨放到正确位置,使得钢条顺利进入张力器和分离片,减少人工干预,提高机组效率;头尾折弯装置可以保证头部被钳口夹紧,提高钳口的可靠性;液压单独钳口可以牢固夹紧钢条等。
二、纵剪机组选型表:
序号 |
型号 |
适用板厚(毫米) |
卷板宽度 (毫米) |
剪切速度 (米/分) |
装机容量 (千瓦) |
机械占地 (平方米) |
1 |
HMZJ-01 |
0.2~1.0 |
500~1250 |
80~150 |
100 |
12×30 |
2 |
HMZJ-02 |
0.5~2 |
900~1250 |
50~100 |
150 |
12×30 |
3 |
HMZJ-04 |
1.5~4 |
1000~1500 |
40~80 |
175 |
12×30 |
4 |
HMZJ-06 |
2~6 |
1000~1550 |
30~60 |
200 |
12×30 |
5 |
HMZJ-10 |
4~10 |
1000~1550 |
20~40 |
480 |
12×40 |
6 |
HMZJ-13 |
4~13 |
1000~1550 |
20~40 |
550 |
12×40 |
7 |
HMZJ-14 |
5~14 |
1000~1700 |
15~30 |
600 |
16×50 |
8 |
HMZJ-16 |
6~16 |
1200~2150 |
12~25 |
700 |
16×50 |
9 |
HMZJ-20 |
8~20 |
1200~2150 |
10~20 |
900 |
16×50 |
10 |
HMZJ-25 |
10~25 |
1200~2150 |
10~20 |
1200 |
16×50 |
