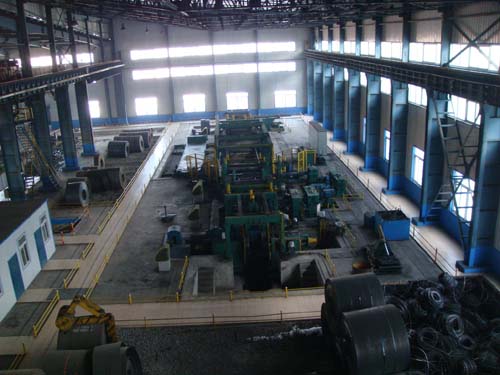

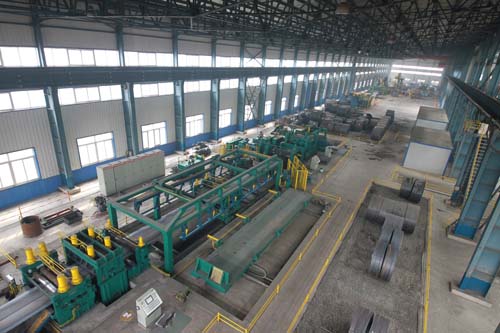

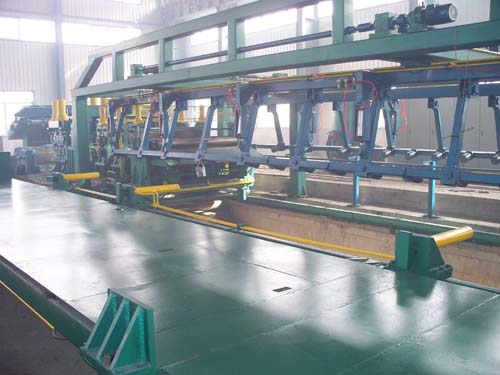

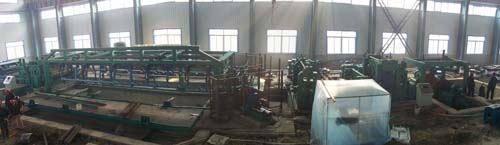

一、纵横剪联合机组简介
纵横剪联合机组是将纵剪机组和横剪机组有机的结合在一起，该机组既可以对钢带进行分条卷取，又可以对钢带进行定尺切断成平板，还可以对钢带先分条再定尺切断成板条跺（俗称下料机组）。
我公司纵横剪联合机组具有多项技术，自动对中开卷机保证钢卷自动对中到机组中心，机组可以顺利生产；液压布料装置可以将钢条拨放到正确位置，使得钢条顺利进入张力器和分离片，减少人工干预，提高机组效率；头尾折弯装置可以保证头部被钳口夹紧，提高钳口的可靠性；液压单独钳口可以牢固夹紧钢条；智能出料机将板跺逐个输出等。
二、纵横剪联合机组选型表：
|
序号 |
型号 |
适用板厚（毫米） |
卷板宽度 （毫米） |
剪切速度 （米/分） |
装机容量 （千瓦） |
机械占地 （平方米） |
|
1 |
HMZH-01 |
0.2～1.0 |
500～1250 |
80～150 |
100 |
12×45 |
|
2 |
HMZH-02 |
0.5～2 |
900～1250 |
50～100 |
150 |
12×45 |
|
3 |
HMZH-04 |
1.5～4 |
1000～1500 |
40～80 |
175 |
12×45 |
|
4 |
HMZH-06 |
2～6 |
1000～1550 |
30～60 |
200 |
12×45 |
|
5 |
HMZH-10 |
4～10 |
1000～1550 |
20～40 |
480 |
12×60 |
|
6 |
HMZH-13 |
4～13 |
1000～1550 |
20～40 |
550 |
12×60 |
|
7 |
HMZH-14 |
5～14 |
1000～1700 |
15～30 |
600 |
16×70 |
|
8 |
HMZH-16 |
6～16 |
1200～2150 |
12～25 |
700 |
16×70 |
|
9 |
HMZH-20 |
8～20 |
1200～2150 |
10～20 |
900 |
16×70 |
|
10 |
HMZH-25 |
10～25 |
1200～2150 |
10～20 |
1200 |
16×70 |
三、纵横剪联合机组工艺流程：
备卷→上卷小车→开卷→拆头机（引头、铲头、直头）→夹送精矫平机（含编码器长度测量）→横剪机→对中立辊及护辊→圆盘纵剪机→废边卷取→预分离抛料小车及活套装置→排料及码垛车→送料装置及固定分离盘→板头、尾折弯装置→张力器→卷取机(含活动分离盘、推卷装置、人工打包机)→卸卷小车。
